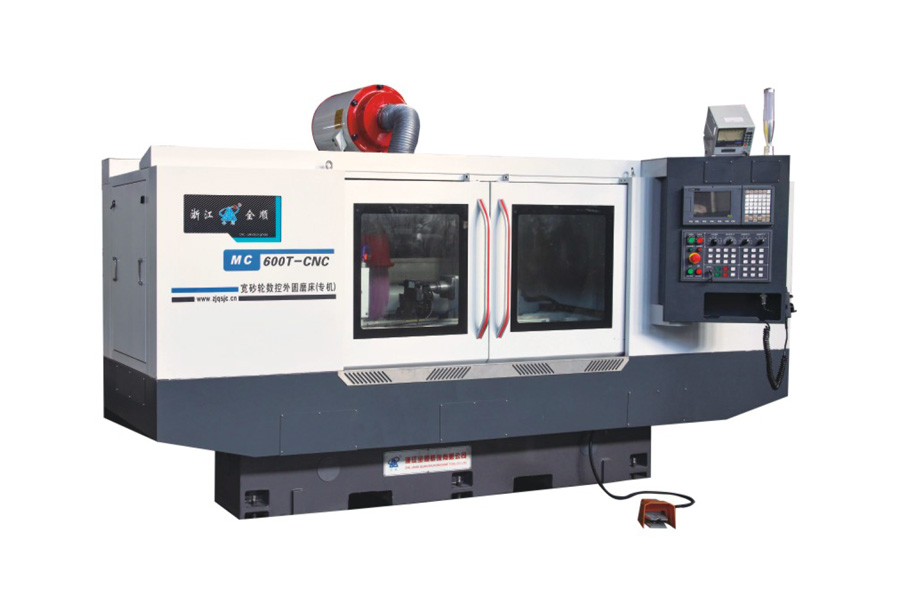

広い研削ホイールを備えたCNC円筒研削盤

広幅ホイール＝高い処理能力 — 幅500mm×厚さ203mm×長さ200mmの研削ホイールは、一回転あたりの研削面積が広く、標準幅のホイールに比べて長尺シャフトの研削時間を大幅に短縮。大量生産において直接的なコスト削減を実現します。

フルCNCサーボ制御 — Z軸（テーブル）およびX軸（ホイールストック）ともに、分解能0.001mmの5.9kW ACサーボモーターで駆動。バッチ内の各部品においても繰り返し可能なミクロン単位の高精度を確保します。

高出力ホイールストック駆動 — 15kWの周波数変換モーターにより、ホイールを線速度45m/sで駆動。硬化鋼材でも安定した強力な素材除去を実現します。

高耐荷重性能 — Φ8mmからΦ320mm、重量150kgまでのワークに対応。一台で幅広いサイズ範囲の部品加工が可能です。

柔軟なテーブルアライメント — ワークテーブルは時計回り7°／反時計回り3°まで旋回可能。複雑なシャフト形状に対しても精密なテーパ研削やアライメント補正が行えます。

油圧式二重作用テールストック — 5#テーパのテールストックは、スリーブ移動50mmと油圧二重作用制御により、確実かつ繰り返し可能なワークピースクランプと迅速な部品交換を実現します。

剛性の高い非回転ヘッドストック — 固定式ヘッドストックは、3.1kW ACサーボスピンドルモーターと5#センターテーパを備え、要求の高い精密加工においても一貫した回転安定性を提供します。

CNC研削設備の専門メーカーである浙江泉順工作機械有限公司は、堅牢なマシンベッド設計、フルサーボによるCNC軸制御、そして広幅ホイール・油圧テールストック・旋回テーブルといった用途特化型構成を組み合わせることで、お客様が生産現場において部品当たりのサイクルタイム短縮と一貫したミクロン単位の高精度を実現できるよう支援しています。ワークピースの要求に応じた研削径・センターアイドル・ホイールサイズのカスタム仕様に対応するとともに、技術相談・据付指導・アフターサポートも提供いたします。

本機で加工可能な最大ワークピースサイズはどれくらいですか？

本機は、直径Φ8mmからΦ320mmまでのワークを加工できます。センターアイドルは600mm、最大ワークピース重量は150kgです。

「広幅研削ホイール」搭載機は、通常の円筒研削盤と何が違うのですか？

本モデルでは幅500mmの広幅研削ホイールを採用しており、一回転あたりの接触面積が大きく、長尺シャフトの研削回数を削減。大量生産において全体的な研削効率を向上させます。

CNC軸の位置決め精度はどの程度ですか？

Z軸（テーブル）およびX軸（ホイールストック）ともに、分解能0.001mmの5.9kW ACサーボモーターで駆動。一貫した繰り返し可能な高精度を実現します。

テーパシャフトの研削は可能ですか？

可能です。ワークテーブルは時計回り7°、反時計回り3°まで旋回でき、テーパ研削や微細なアライメント調整に対応します。

テールストックは大量生産にも適していますか？

はい。テールストックは油圧二重作用駆動を採用し、スリーブ移動50mmを備えるため、迅速かつ確実なクランプと素早い部品交換が可能です。

仕様のカスタマイズは可能ですか？

はい。浙江泉順工作機械では、特定のワークピースや生産要件に基づき、研削径範囲・センターアイドル・ホイール寸法・モーター構成などのカスタマイズに対応しております。
