CNC円筒研削盤の使い方は？

CNC円筒研削盤を使用するには、まずワークをクランプし、工具をセットする必要があります。次に、加工プログラム (G コード) を CNC システムに入力または呼び出します。コントロールパネルから砥石速度、送り速度、冷却システムのオン/オフを設定します。最後に、自動サイクルモードを開始して精密研削を行います。中心となる作業は、ワークの軸と砥石の移動軌跡を正確に一致させ、ミクロンレベルの寸法公差と表面粗さの要件を達成することです。

CNC 円筒研削盤のコアコンポーネントを理解する

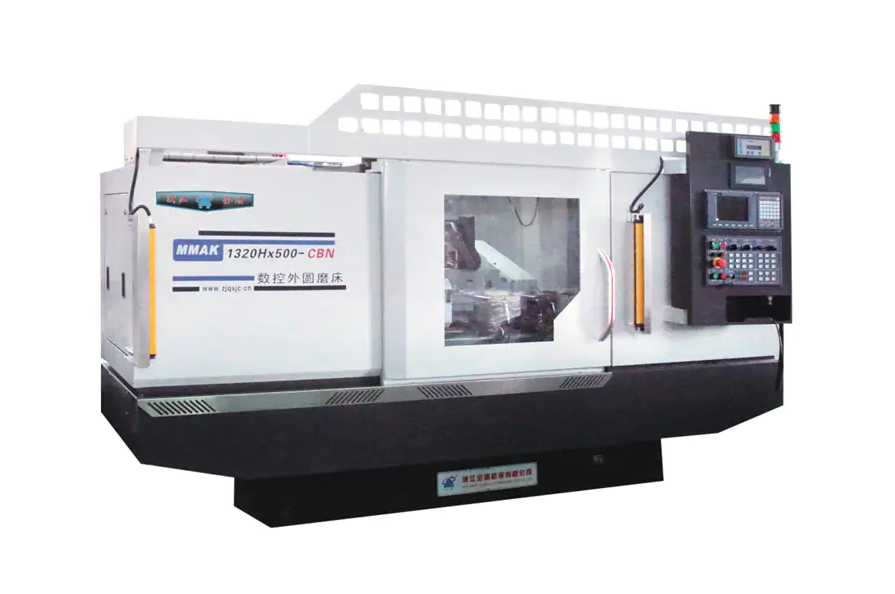

操作プロセスを詳しく説明する前に、精密研削装置の基本構造を理解することが不可欠です。あ CNC円筒研削盤 主に、ベッド、主軸台 (ワークの回転を駆動する)、心押し台、砥石台 (砥石を取り付ける)、および重要な CNC 数値制御システムで構成されます。

CNCシステム: X軸（砥石送り）とZ軸（テーブル長手方向の移動）の連動制御を担当します。

サーボドライブ: 送り精度の安定性を確保し、外径円筒研削の効果に直接影響します。

CNC円筒研削盤の詳しい操作手順

1. 電源投入と原点復帰

電源投入後は必ず「原点復帰」操作を行ってください。これは、CNC 研削盤が機械座標系を確立できるようにし、後続の加工パスの絶対精度を保証するためです。

2. ワークのクランプと位置合わせ

ワーク形状に合わせてセンター穴サポートかチャッククランプを選択してください。ダイヤルインジケータを使用してワークのラジアル振れを確認し、回転軸の滑らかさを確認します。

3. プログラミングと入力

手動データ入力 (MDI) または USB フラッシュ ドライブを介して加工プログラムをインポートします。プログラムには以下を含める必要があります。

• 砥石線速度設定
• 粗研削、微研削、スパークレス研削用のセグメント化された送りパラメータ
• 砥石のドレッシング補正データ

4. ツール設定とワーク座標設定

ツールセッターや「スパークテスト」などの方法を用いて、砥石とワーク表面の基準位置を決めます。このステップにより、CNC 加工の初期精度が決まります。

5. 自動加工と冷却

クーラントノズルを始動し（研削点に合わせて）、「サイクルスタート」をクリックします。オペレーターは音と火花の監視を通じて研削プロセスを監視する必要があります。

CNC円筒研削盤の加工品質を向上させるコア要素

自動化プログラムに依存するだけでは運用が不十分です CNC円筒研削盤s 。サブミクロンの精密加工を実現するには、砥石の状態、熱変形制御、位置決め基準の3次元での徹底した最適化が必要です。

1. 精密ドレッシングと砥石の特性維持

砥石の微細構造は、外径円筒研削の表面仕上げを直接決定します。 CNC システムは送りを制御できますが、砥石の鈍化状態を自動的に変更することはできません。

技術的な詳細: ダイヤモンドドレッサーの切れ味は維持されなければなりません。ドレッシング中の縦方向の送り速度は、荒研削と仕上げ研削の要件に応じて柔軟に調整する必要があります。粗ドレッシングでは大きな送り速度を使用して切削効率を向上させることができますが、仕上げでは非常に小さな送り速度を使用して砥石表面に微細な研削エッジを誘発する必要があります。

値: 定期的かつ科学的なドレッシングは、表面のビビリマーク (波線) を効果的に防止し、研削焼けのリスクを大幅に軽減します。

2. 動的熱安定性と冷却剤管理

研削は本質的に、かなりの研削熱を発生する高エネルギーの除去プロセスです。精密研削装置において、熱変形は寸法の偏差を引き起こす「隠れた危険因子」です。

技術的な詳細: クーラントは表面を冷却するだけでなく、研削粉を洗い流し、砥石の詰まりを防ぎます。冷却剤の温度が機械のベッド温度と同期して変動するように、定温冷却システムの使用をお勧めします。同時に、熱交換を最大化するために、冷却剤ノズルの角度を粉砕ゾーンの「くさび形領域」に正確に合わせる必要があります。

値: 適切な熱バランス管理により、ワークピースの半径方向の熱膨張が効果的に制御され、一連の部品の連続加工中に寸法の一貫性が最小限の公差内に維持されます。

3. 物理データと中心穴の整合性

のために CNC円筒研削盤s センターサポートを使用すると、ワークピースの中心穴が回転幾何学的データになります。

技術的な詳細: クランプする前に、ワークの両端の中心穴にへこみ、酸化スケール、または欠けがないか厳密に検査する必要があります。高精度研磨センターを使用し、接触面には専用の高圧グリスを塗布することをお勧めします。中心穴の幾何誤差が0.01mmある場合、回転倍率を加えるとワークの真円度に反映される誤差が指数関数的に大きくなる場合があります。

値: 基準位置の清浄度と真円度を確保することは、高い同軸度と真円度の加工を実現するための基本であり、CNC システムの再現性を最大化するための前提条件でもあります。

安全上の注意事項: 自動研削装置を操作する場合は、適切な保護具を着用する必要があります。砥石車が高速回転しているときに安全ドアを開けることは固く禁じられており、高速回転下での爆発の危険を防ぐために砥石車に亀裂がないか定期的に検査する必要があります。

CNC 円筒研削盤を上手に使用するには、ソフトウェア プログラミングの理解だけでなく、機械的なアセンブリやプロセス パラメーターに対する感度も必要です。
