CNC研削盤にはどのような種類がありますか?

精密製造の分野では、 CNC研削盤 重要な役割を果たします。高速回転砥石によりワーク表面を精密研削し、極めて高い寸法精度と表面粗さを実現します。高精度・高効率な加工に対する産業上の需要が高まり続けるにつれ、CNC研削盤の種類もますます多様化し、専門化が進んでいます。

加工対象と機能による分類：主流のCNC研削盤の分類

CNC研削盤 主に、加工するワークの形状とその特定の機能に応じて分類され、いくつかの主要なタイプが形成されます。

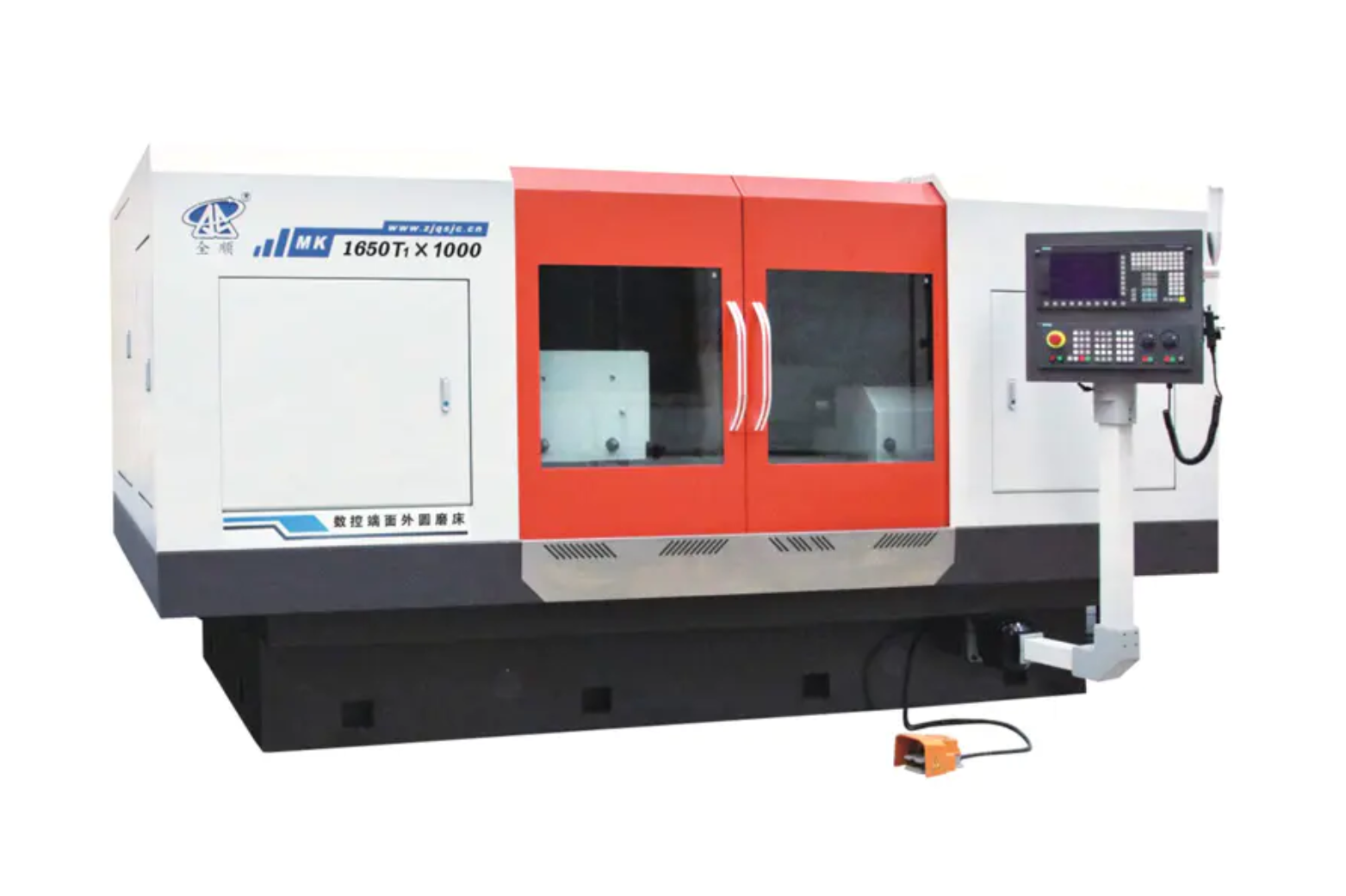

1. CNC円筒研削盤

特長：特にワークの外周円筒面、円錐面、一部の肩端面の研削に使用します。シャフト部品の精密加工の中核となる装置です。モダン CNC円筒研削盤 通常、多軸制御を備えており、外径と端面の精密加工を 1 回のセットアップで完了するなど、複合研削が可能になります。

2. CNC内面研削盤

特長：ワークの円筒面や円錐面の内面研削に使用します。内面研削ではスペースの制約があるため、これらの機械では通常、高速電動スピンドルが使用されます。自動車部品（ベアリングハウジングなど）、油圧部品、金型などの業界で広く使用されています。

3. CNC平面研削盤

特長：ワークの平面・形状面の研削に使用します。砥石の軸とテーブルの移動方向の関係から、さらに水平主軸角型テーブル、垂直主軸回転テーブルなどに分類されます。その主な利点は、非常に高い平面度および表面粗さが得られることです。

4. CNC工具研削盤

特徴: さまざまな切削工具 (ドリル、フライス、ギアカッターなど) の研削および製造用に特別に設計されています。これら CNC研削盤 通常、複雑な工具形状や高精度の要件に対応するために、5 つ以上の同時制御軸を備えています。

5. CNCセンタレス研削盤

特長：位置決め用のセンター穴が不要な研削加工です。代わりに、ガイドホイールとサポートプレートがワークピースをサポートします。細長い棒状部品の外径を大量に連続研削するのに最適な工法であり、生産効率が極めて高くなります。

6. CNC治具研削盤

特長：高精度の座標測定・位置決めシステムを搭載しており、主に金型の穴加工や精密部品の極めて高い精度と表面仕上げに使用されます。

自動化と構造的特徴による分類：効率を高める補助タイプ

上記の機能別の主流タイプに加え、 CNC研削盤 構造と自動化の程度に基づいてさらに細分化することもできます。

複合研削盤

外径研削、内穴研削、端面研削など複数の研削機能を組み合わせることにより、複数の工程を一度で完了することができ、加工精度と効率が大幅に向上します。

高速・超高速研削盤

CBN（立方晶窒化ホウ素）砥石やダイヤモンド砥石を採用し、極めて高い線速度で研削を行うため、材料除去率と加工品質が大幅に向上します。

門型CNC研削盤

構造剛性が高く、大型で重量のあるワークの平面や案内面の研削に適しています。

CNC 研削盤の選択の考慮事項と将来の傾向

正しい選択 CNC研削盤 ワークピースのサイズ、形状、精度要件、バッチサイズ、予算を総合的に考慮する必要があります。たとえば、多数の細いシャフトを加工する必要がある場合、CNC センタレス研削盤が最適な選択です。複雑な金型穴システムが関係する場合は、CNC 座標研削盤を選択する必要があります。

CNC 研削盤の将来の開発動向は次の点に焦点を当てます。

• 組み合わせて統合: 1 台の工作機械でより多くのプロセスを完了できるため、取り扱いやクランプのエラーが減少します。


• インテリジェント化: インテリジェントな監視、適応制御、障害診断、その他のテクノロジーを統合して、無人または最小限の人員での生産を実現します。


• 超精密：ナノメートルレベルの加工精度と面品位を追求。



CNC研削盤 現代の産業に欠かせない精密機器です。その多彩なタイプは、量産から複雑な金型加工まで、さまざまな高精度要求に応え、ハイエンドものづくりの高度化を推進するキーテクノロジーのひとつです。
