5 軸研削盤: 仕組み、主な利点、賢い購入のヒント

顧客がタービンブレードやマルチローブ切削工具のバッチを手渡す場合、従来のルートでは、別々の機械で各面を荒加工して仕上げ、その後同心性が維持されることを期待します。 5 軸研削盤はその演算を変えます。 5 つの補間軸に沿ってワークとホイールを位置決めできるため、1 つのセットアップでより広い範囲の形状をカバーできます。しかし、それがすべての店にとって正しい次の購入になるでしょうか?正直な答えは次のとおりです。 それは、作業で実際に複数軸の同時動作が必要な場合にのみ効果を発揮します。

5軸研削盤の実際の動作

5 軸研削盤は、2 つの追加ボタンを備えた単純な外部円筒研削盤ではありません。 X、Y、Z 軸は、テーブル、砥石台、またはワークピースを 3 つの直線方向に移動します。 A 軸と B 軸は、ワークまたは工具主軸を回転および傾斜させます。これらを組み合わせると 5 つの自由度が得られるため、砥石車は表面との接触を失うことなく、ほぼあらゆる角度から複雑なプロファイルにアプローチできます。

実際には、これは 1 回のクランプで複雑な彫刻面を研削できることを意味します。 3 軸機械では、部品のインデックスを作成し、再セットアップし、振れや位置合わせのエラーを受け入れる必要があります。 5 軸補間により、部品がその下で回転したり傾いたりする間、ホイールは理論上の表面パスに係合したままになります。

5 軸ムーブメントがどのように精度を実現するか

5 軸グラインダーの精度は、単にモーターの数を増やすだけの問題ではありません。制御システムは 5 軸を連続的に同期させる必要があります。最新の CNC 制御は、分離されたデカルト座標と逆運動学を使用して、ツールパスを同時軸コマンドに変換します。 1 つの軸が 0.002 mm でも遅れると、完成したプロファイルに影やビビリが発生する可能性があります。

機械的剛性も同様に重要です。 5 軸研削盤には、剛性の高いベース、ボールねじの高いリード精度、スピンドルの熱補償が必要です。これらがなければ、追加の軸によって誤差の範囲が広がるだけです。最良の 5 軸設計では、プリロードされたリニア レールとダイレクトドライブ回転テーブルを使用して、バックラッシュを最小限に抑えます。

実際の 5 軸研削の主な利点

5 軸研削により、セットアップの回数が減り、サイクル タイムが短縮され、表面仕上げが向上し、単純なプランジ研削では到達できないアンダーカットやねじれた形状を作成することができます。また、すべての加工面に同じクランプが使用されるため、部品間の一貫性も向上します。

5 軸加工機が最適ではない場合

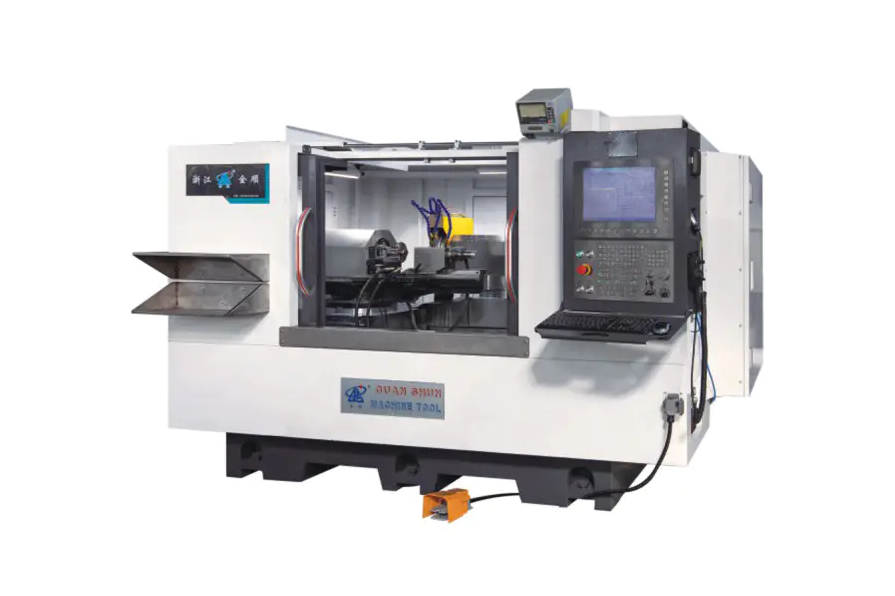

部品のほとんどが、中心線が明確に定義された円筒形のシャフト、スリーブ、またはクランクシャフトである場合、多軸機械は過剰になる可能性があります。 CNC 円筒研削盤または複合研削盤は、はるかに低いコストと簡単なメンテナンスでサブミクロンの真円度と一貫したサイズを実現できます。たとえば、Zhejiang Quanshun Machine Tool は、 高精度CNCプロファイル円筒研削盤 より従来的な設定で複雑な外部プロファイルを処理します。 5 軸形状とは異なり、これらの機械は部品の回転軸を中心に構築されているため、ほとんどのショップが円筒研削盤に期待する剛性を維持します。

長いシャフトや大きな直径を加工する場合、多くの場合、ダブルホイールヘッドまたは幅広ホイール設計の方が、5 軸センターよりも高いスループットで作業を行うことができます。カスタム研削ソリューションは、使用できる以上の軸を購入することなく、非標準のワークピースにも利用できます。

5軸研削盤を購入する前に何を評価すべきか

まずはパーツのポートフォリオから始めましょう。作業の 80% を単純な 2 爪チャックで保持できる場合、5 軸投資はアイドル状態になる可能性があります。次に、許容範囲を定義します。 5 軸加工が威力を発揮するプロファイル公差 ±0.005mm ただし、外径の±0.01 mmのみが必要な場合は、安価な機械で簡単に保持できます。

プログラミングも隠れたコストです。 5 軸研削盤には通常、補間された 5 軸の動きを出力する CAM ポストプロセッサと、訓練を受けたプログラマが必要です。ステッカー価格だけでなく、その時間を考慮してください。

最後に、機械メーカーのサービスの深さを見てみましょう。 5 軸を備えた 40 トンの機械は、タクシーで地元の修理工場まで運ぶことができるものではありません。応答時間、予備の軸ユニットの入手可能性、およびビルダーがオンサイト試運転を提供しているかどうかについて問い合わせてください。

あなたのショップに最適な研削技術の選択

普遍的な判決はありません。正しい選択は、製品構成、品質目標、および多軸ツールパスをプログラムするチームの能力によって異なります。多くのメーカーは中間の道を見つけています。日常の作業の大部分には信頼性の高い CNC 円筒研削盤を維持し、複雑な部品が登場した場合には柔軟な複合研削センターを追加します。このアプローチにより、特殊な形状を処理できる能力を維持しながら、部品あたりのコストが低く抑えられます。

実践的な意思決定の枠組みについては、ガイドを参照してください。 研削盤の選び方 .
